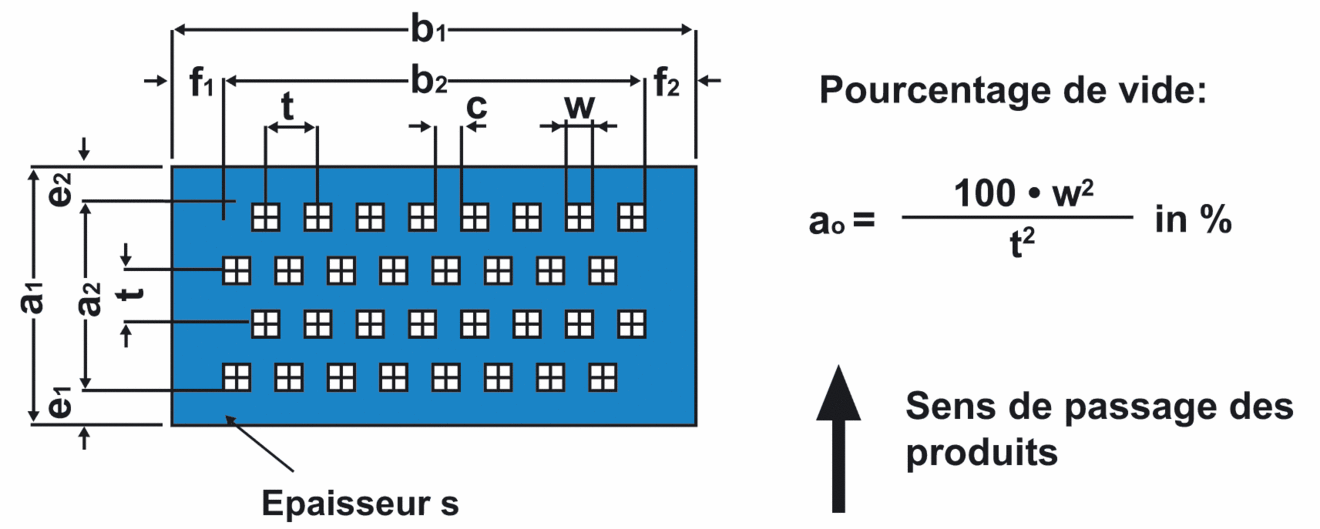

Motifs de perforation carrés


[Translate to francais:]

[Translate to francais:]


[Translate to francais:]

[Translate to francais:]


[Translate to francais:]

[Translate to francais:]


a0 = Pourcentage de surface vide

a1 = 1. dimension extérieure de la tôle

a2 = Dimension de la zone perforée parallèle à la dimension de la tôle a1

b1 = 2. dimension extérieure de la tôle
b2 = Dimension de la zone perforée parallèle à la dimension de la tôle b1
c = Largeur de la barrette

c1 = Largeur de la barrette latérale des trous longs

c2 = Largeur de la barrette longitudinale des trous longs
e1, e2 = Largeur des bords pleins parallèle à la dimension a1

f1, f2 = Largeur des bords pleins parallèle à la dimension b1

l = Longueur de trou

s = Epaisseur de la tôle

t = Entraxe
t1 = Entraxe latéral des trous longs

t2 = Entraxe longitudinal des trous longs

w = Diamètre ou largeur du trou
